機器人自動焊接生產線在鈑金行業應用
隨著鈑金行業制件高品質，精益化生產的日益提升，機器人自動化焊接技術在行業得到了推廣和應用，本文中筆者要介紹的是LAG 葛世國際的一款機器人自動焊接生產線。

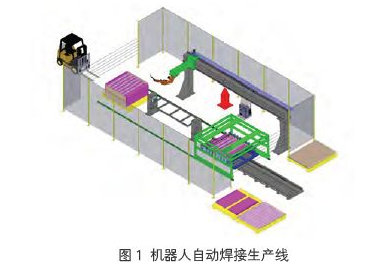

該機器人自動焊接生產線（圖1）主要用于電梯行業下橫梁和轎底梁的自動化焊接，焊接時先將工件采用人工、懸臂吊或叉車方式上料，然后通過人工對下橫梁或轎底梁進行拼裝，拼裝后的工件也可利用旋轉變位機進行焊接位置調整，旋轉至焊接工位，機器人焊接系統可自動完成工件的焊接。
機器人自動焊接生產線主要由拼裝工位、拼裝夾具、焊接工位（工業機器人、焊機、自動清槍剪絲器、焊接工裝、工作臺）、除塵系統、中央控制系統和安全防護系統組成。
機器人自動焊接生產線功能及組成部分

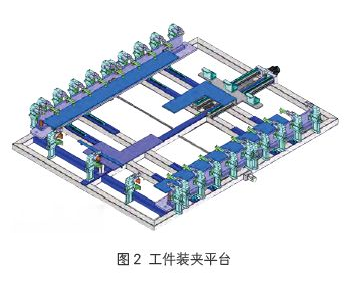

（1）拼裝夾具。使用通用夾具設計，通過人工調節夾具，適合多規格工件的焊接。工件裝夾平臺如圖2 所示。
（2）焊機。Fronius MIG TPS400i 焊機，配有焊槍清潔及焊絲剪切功能。具有模擬控制模式，數字化監控焊接過程，快速對焊接過程的任何變化做出反應，確保理想的焊接效果。可根據實際焊接工藝需求選配LSC 低飛濺模式、PMC 高性能脈沖焊模式，可通過U 盤形式或者網絡在線升級。

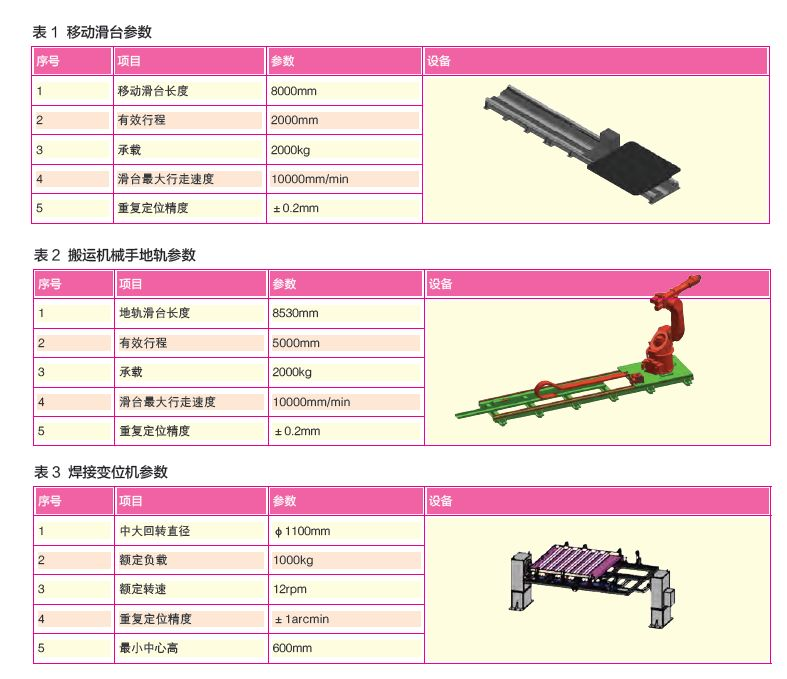

（3）移動滑臺。移動滑臺參數如表1所示。
（4）焊槍。采用世界知名品牌氣體保護焊槍。
（5）焊接氣體。由80%氬氣和20%二氧化碳組成的混合氣體。
（6）焊接工位。工業機器人（包括焊機和焊槍）采用世界知名品牌關節式機器人。伺服滑軌方便機器人前后移動，靈活焊接工件各部分；采用焊接工裝，可實現工件的精確快速定位夾緊；自動清槍剪絲器可自動清理焊槍表面焊渣。
（7）搬運機械手地軌。搬運機械手地軌參數如表2所示。
（8）焊接變位機。焊接變位機上全焊夾具經過組裝點焊的工件再裝入全焊夾具在變位機上對各處焊點進行焊接。焊接變位機參數如表3所示。
（9）控制系統。機器人焊接線分為中央控制和在線控制二級控制：中央控制控制整個生產線；在線控制分別控制各機器人和焊機。
（10）除塵系統。采用高負壓真空除塵裝置捕捉焊接過程中產生的亞微米級焊接煙塵顆粒，達到室內排放標準。
（11）安全防護系統。整個生產線設有安全防護系統，在生產過程中不允許人員進入。防護欄按照歐洲標準設計，造型美觀，安全可靠。安全檢修門配置電控安全鎖，在門打開狀態下，機器自動停止運行，并聲光報警。
（12）安全。設備設計符合規范，提供和安裝有安全操作所必需的安全設施。
機器人焊接生產線應用案例
下面以電梯轎底梁組件為例介紹機器人焊接生產線典型應用案例：
（1）工件材料及厚度。
材料Q235-A、ST12冷軋板厚度2mm、2.5mm、3mm；工件******外形尺寸：EMA2為2050mm×2225mm（AA×BB=2000mm×2100mm）、EMA3為

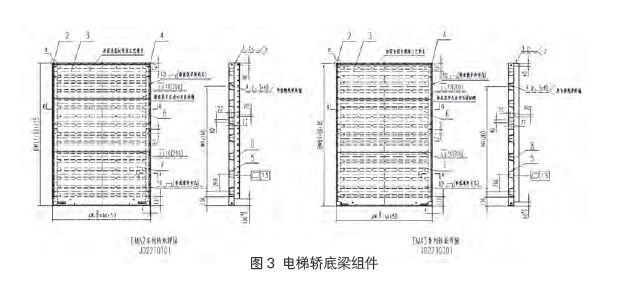

2050mm×2185mm（AA×BB=2000mm×2100mm）；工件最小外形尺寸：EMA2為1050mm×1125mm（AA×BB=1000mm×1000mm）、EMA3為1050mm×1085mm（AA×BB=1000mm×1000mm），工件示意圖如圖3所示。
（2）工件分析。
1）組成工件的零件材質為Q235與ST12冷軋板，具有良好的焊接性能。
2）工件規格品種多，需解決夾具通用性問題，以便適應大批量自動化生產。
3）工件下料精度需滿足自動化焊接需求。
4）工件焊縫周圍10mm內不得有影響焊接質量的油銹、水分、氧化皮等。
5）工件上不得有影響定位的流掛和毛刺等缺陷因素。
6）工件下料精度誤差不大于±1.0mm。
7）工件位置精度誤差不大于±1.0mm。
8）為保證焊接定位需求，應在工件上加工焊接專用定位工藝孔。
（3）工藝流程。
工件生產工藝流程為：上料→人工拼裝→滑臺移至點焊工位→搬運機械手將點焊件搬至變位機焊接工位→焊接機械手焊接→搬運機械手將焊完的工件搬至堆垛工位。
1）在人工拼裝工位（圖4）人工進行上料，再將側梁（事先人工點焊好的）以及底梁裝在底板上，氣動夾緊。
2）裝夾好工件移動到機械手點焊工位（圖5），焊接機器人移動到此工位，進行點焊。
3）點焊完成，氣動夾具自動打開。
4）點焊好的工件，由地軌式機械手搬運至機械手焊接工位（圖6）的旋轉變位機上進行自動夾緊。
5）焊接機器人移動至機械手焊接工位，按照?qǐng)D紙要求進行全焊。根據焊縫位置不同，旋轉變位機進行配合旋轉。
6）焊完后的工件，由搬運機械手搬運至堆垛工位（圖7）。
7）設備生產情況可通過工作站的顯示器直接看到生產數量等統計數據。數據端口開放，滿足與需方MES 系統對接，需方后期需要的數據輸入、輸出由供方配合完成。
（4）焊接工藝方案。
1）除去焊縫周邊油、銹及毛刺（毛刺≤ 0.8mm），確保零件精度符合自動化焊接要求。

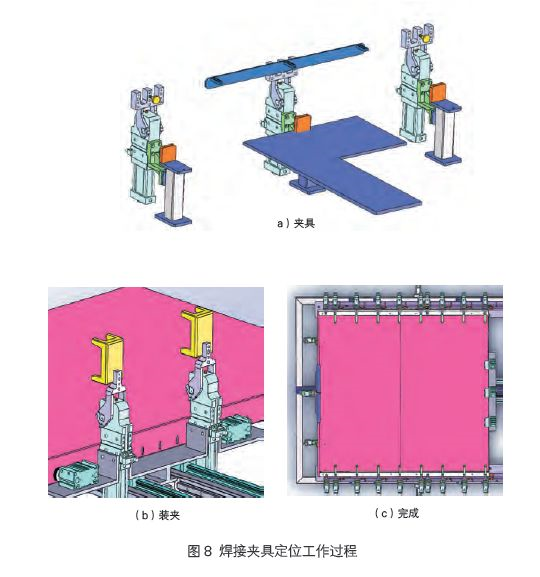

2）人工通過夾具對工件進行定位組裝，組裝完畢由滑臺送入焊接區機器人點焊；焊接夾具定位工作過程如圖8 所示；
3）工件點焊完畢由搬運機械手抓取工件至變位機定位夾緊，滑臺返回組裝下一工件；
4）機器人自動對變位機上的工件進行全焊，焊接時變位機進行翻轉變位，使工件焊縫處于******焊接位置，全焊完畢由搬運機械手抓取工件至下料堆垛平臺；

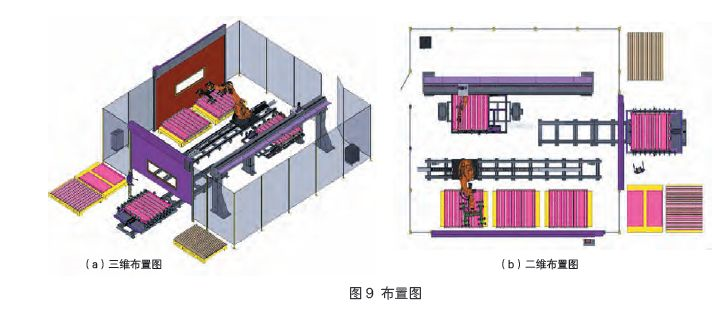

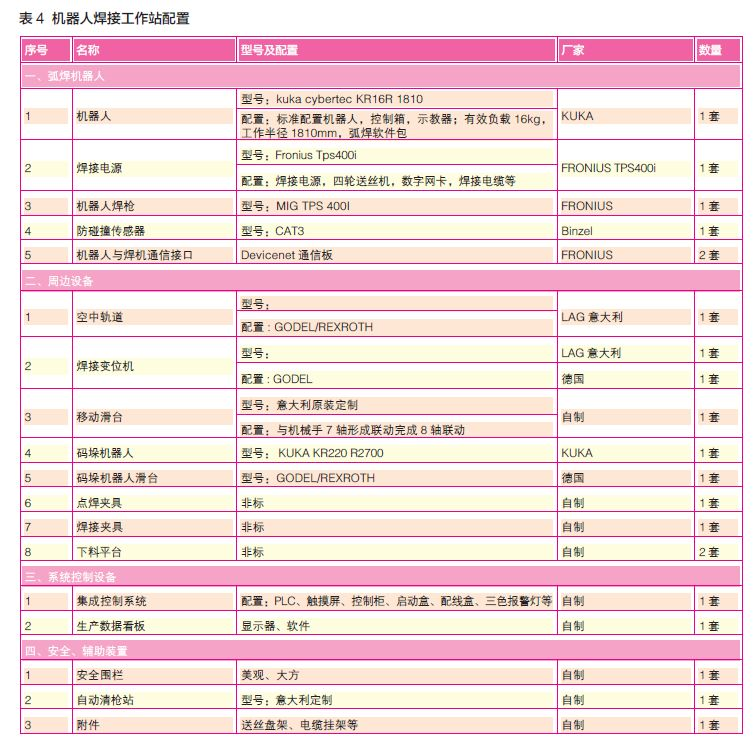

（5）設備布置圖及機器人焊接工作站配置。設備三維布置圖、二維布置圖如圖9 所示。機器人焊接工作站配置如表4 所示。
結束語
該焊接自動化生產線是基于電梯行業鈑金用戶需求的一種定制化產品，解決了用戶焊接質量和焊接工藝的難題，提高了焊接效率和焊接質量，對后續的裝配質量有著很好的保障。該焊接自動化生產線有著較好的示范性和借鑒性，可以進行推廣使用，有著很好的市場。
